Správně navržené vzduchotechnické potrubí je klíčovou součástí každého systému vzduchotechnické dopravy, větrání a klimatizace. Při návrhu se neřeší pouze rozměry nebo materiál potrubí, ale také jeho zařazení do tlakové skupiny a požadované třídy těsnosti. Tyto parametry mají zásadní vliv na energetickou účinnost, hlučnost i životnost celé vzduchotechniky.
Rozdělení potrubí podle skupin

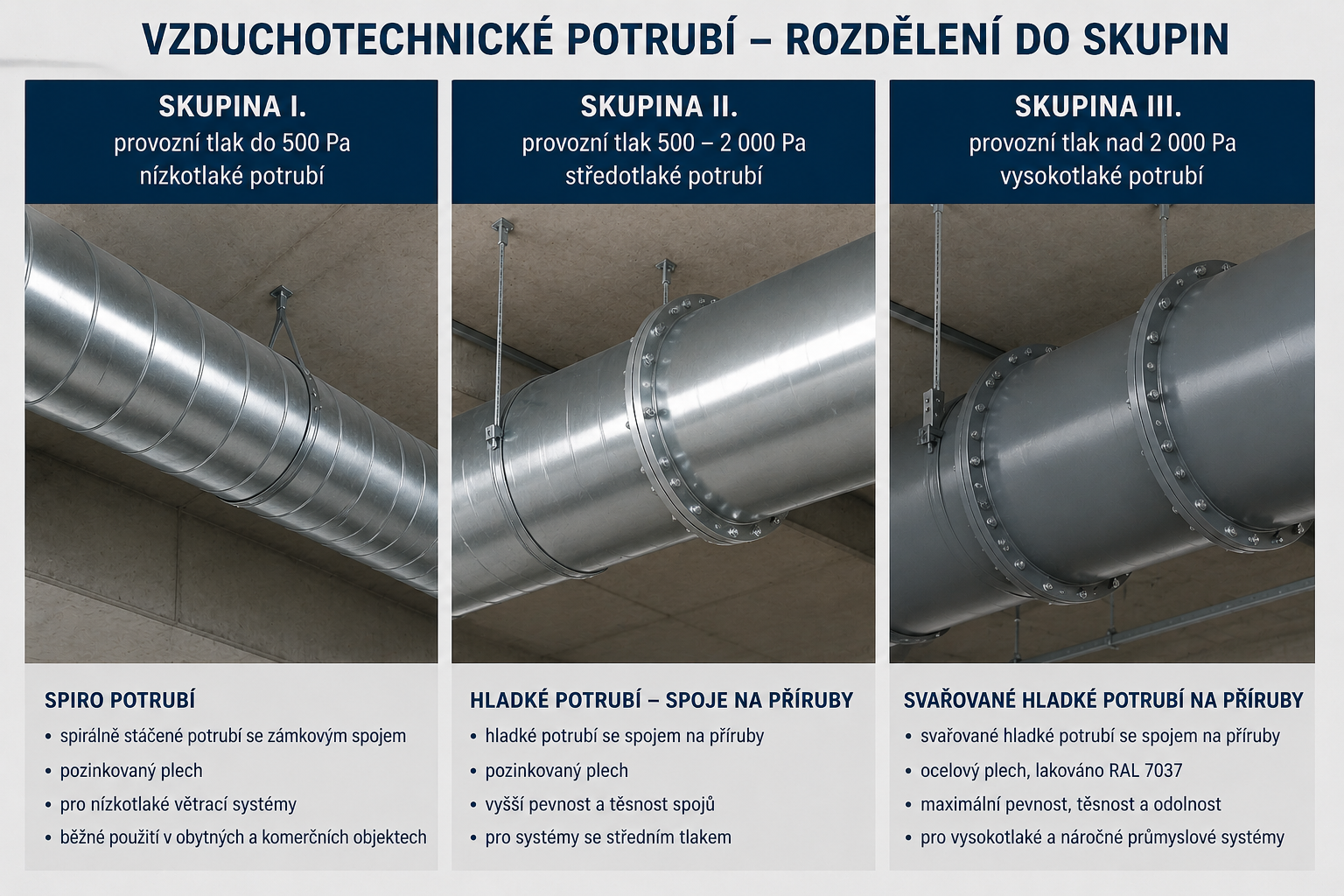

Vzduchotechnické potrubí se dle provozního tlaku rozděluje do tří základních skupin:
Skupina I – nízkotlaké potrubí
-
provozní tlak do 500 Pa
-
nejčastější použití v bytových domech, kancelářích, školách nebo běžných komerčních objektech
-
nižší nároky na pevnost a těsnost systému
Tato skupina je v praxi nejrozšířenější a používá se pro standardní větrací systémy.
Skupina II – středotlaké potrubí
-
provozní tlak od 500 do 2 000 Pa
-
využití ve větších administrativních budovách, obchodních centrech nebo průmyslových objektech
-
vyšší požadavky na konstrukční pevnost a kvalitu spojů
U této skupiny již hraje významnou roli správně navržená těsnost potrubní sítě.
Skupina III – vysokotlaké potrubí
-
provozní tlak nad 2 000 Pa
-
používá se zejména v průmyslových a technologických provozech
-
vysoké nároky na pevnost, těsnost a přesnost montáže
Tato potrubí bývají součástí speciálních systémů s vysokými výkony a náročnými provozními podmínkami.
Rozdělení potrubí podle tlakových skupin vychází historicky z československých a oborových projektových předpisů používaných v technické praxi vzduchotechniky. Toto členění se dlouhodobě používá při návrhu tlouštěk plechů, vyztužení a konstrukčního provedení potrubí.
Třídy těsnosti potrubí
Vedle tlakových skupin je důležitým parametrem také těsnost potrubí. Ta určuje množství povolených úniků vzduchu a přímo ovlivňuje energetické ztráty systému.
-
Třída A – základní těsnost pro méně náročné aplikace
-
Třída B – standardní řešení pro většinu moderních VZT systémů
-
Třída C – vysoká těsnost vhodná pro úsporné a hygienicky náročnější provozy
-
Třída D – nejvyšší úroveň těsnosti pro specializované aplikace, například nemocnice nebo čisté prostory
V České republice řeší rozdělení vzduchotechnického potrubí do tříd těsnosti především norma:
-
ČSN EN 1507 – Větrání budov – Potrubí z plechu obdélníkového průřezu – Požadavky na pevnost a těsnost
-
a dále také:
-
ČSN EN 12237 – Větrání budov – Potrubí z plechu kruhového průřezu – Požadavky na pevnost a těsnost
Doporučené použití v technické praxi
V běžné výstavbě se dnes nejčastěji používá potrubí skupiny I a II v třídě těsnosti B nebo C. Moderní energeticky úsporné budovy stále častěji vyžadují vyšší těsnost kvůli minimalizaci tepelných a tlakových ztrát.
Pro průmyslové objekty a technologické provozy je vhodné individuálně posoudit provozní tlak, délku tras i hygienické požadavky. V těchto případech se často používají systémy skupiny III s vyšší třídou těsnosti.
Správná volba potrubí je základ efektivního systému
Kvalitní vzduchotechnické potrubí s odpovídající tlakovou skupinou a třídou těsnosti pomáhá zajistit stabilní výkon systému, nižší provozní náklady a dlouhou životnost celé instalace. Správný návrh i odborná montáž jsou proto zásadní pro bezproblémový a energeticky efektivní provoz vzduchotechniky.
